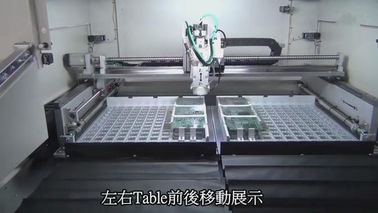

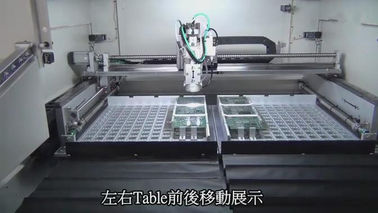

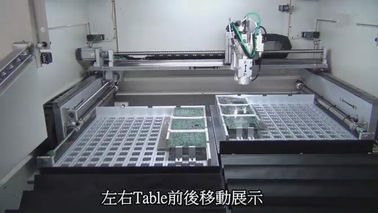

Автоматический пневматический маршрутизатор PCB CNC для твердой платы с печатным монтажом

I. Оборудование

ШПИНДЕЛЬ

Шпиндель и инвертор утренней звезды

CCD

Линия промышленные камеры Sony 520

ОБЪЕКТИВ

Computar EX2C

Винт

Импорт винта шарика земли точности TBI

Проводник

HIWIN расширяя импортированный линейный ведущий брус

МОТОР

Серия JiaBao LCF

КАРТА I/O CONTRONL

HFC PCI-9074

КАРТА ВОДИТЕЛЯ CONTRONL

HFC PCI-9074

КАРТА I/O

PCI-9074-64pcs/-38pcs

Статическая уборка

Серия STATIC-ST401A

Компьютер

 (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1GDDR/80G)

Интерфейс машины

AOC LCD17», мышь Logitech

2. программное обеспечение

Система управления

Windows XP профессиональный (Service3, v.3244)

GUI деятельности

Китаец Windows XP

Программа редактирует

Последовательно

Система зрения

Смещение CCD AOTU

Система управления

Версия f 1.0.2

Общий

Размеры (W*D*H)

1220mm*1450mm*1420mm

Вес

550KG

Возмещенная высота

60~110mm

Манипулятор

Тип мотора

Серия JiaBao

Располагать повторимость

0.001mm

Рабочая зона оси (максимальная)

680mm*360mm*50mm

Рабочая станция

Фиксирование PCB

стандарт, специализация

Нагружать PCB/разгружая

руководство

Размер PCB (максимальный)

322mm*322mm

PCB толстый (максимальный)

5mm

Fixturing

Ригидность fixturing

стандарт

Фиксирование Fixturing

машинное оборудование

Мотор шпинделя

Сила

400W

Шпиндель

50000rpm/min

Защитите

собственная личность/охлаждать ветра

Резец изменения

Специализация

Направлять возможность

Режущ скорость (максимальную)

100mm/s

Управляющ скоростью (максимальной)

3000mm/s

Точность вырезывания

0.01mm

Система вакуума

Сила вакуума

2.2KW AC 380V

Вакуум

отвес

Общие назначения

Сила

2.2KW AC380V

Подача воздуха

2~5KG/cm2

Программирование

Программа редактирует

Последовательно

Функция редактирует

Линия, дуга, circula, U-кривая

Хранение программы

HDD

Система зрения

CCD цвета SONE

смещение филируя резца

АВТОМОБИЛЬ

Установка вакуума

АВТОМОБИЛЬ

Мониторы деятельности

Iindicator

Государство машины Iindicator

проверка инструмента

Автоматическая жизнь инструмента обнаружения, польза испытания времени

Мотор защитить

Имейте перегревать, перегрузка, функция предохранения от низшего напряжения

мотор над проверкой загрузки

Имейте перегрузку, линия нормальный, функция предохранения от низшего напряжения

Время инструмента годное к употреблению

Автоматическая жизнь инструмента обнаружения,

Статистика данных

Отдельная модель доски, отделяя отсчет, разнообразные считая методы

Показатель ошибки

Программное обеспечение автоматически записывает всю память сигналов тревоги машин

III. точность

Точность оси

0.001mm

Резать точность

0.1mm

IV. безопасность

Рабочая зона защищает

С 4 загерметизированная защита

Датчик двери

Спереди и сзади датчик микропереключателя двери безопасности (опционный)

Кнопка стоп требования
